EU मानक एकल कोर नन-शीथेड केबलहरू आधुनिक विद्युतीय प्रणालीहरूमा कसरी प्रयोग गरिन्छ?

नियन्त्रण क्याबिनेटहरू, वितरण बोर्डहरू, मेसिनरीहरू, र भवन प्रणालीहरू भित्र विद्युतीय तारहरू प्रायः केबलहरू चाहिन्छ जुन स्थिर बिजुली इन्सुलेशन र चालकता कायम राख्दै सीमित ठाउँहरूबाट कुशलतापूर्वक रूट गर्न सकिन्छ। अतिरिक्त बाहिरी म्यान भएका केबलहरूको विपरीत, सिंगल कोर नन-शीथड केबलहरू धेरै कम्प्याक्ट निर्माणका साथ डिजाइन गरिएका हुन्छन्, जसले तिनीहरूलाई धेरै निश्चित तारहरू र आन्तरिक जडान अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

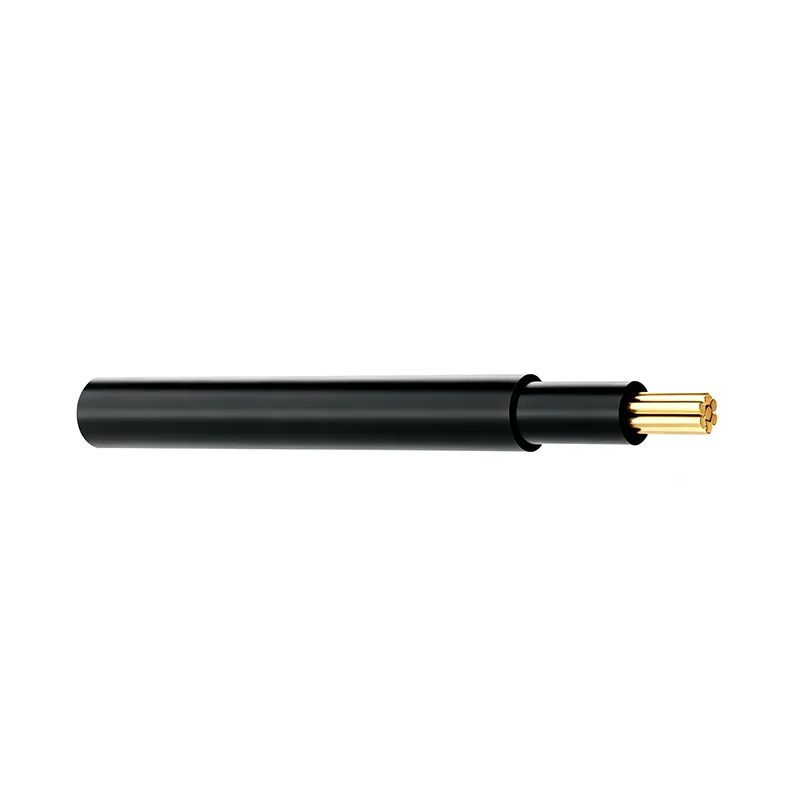

दEU मानक एकल कोर गैर-शीथड केबलहरूद्वारा आपूर्तिLINSHENGयुरोपेली मानक कम भोल्टेज विद्युतीय अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। उत्पादन दायराले अक्सिजन-रहित तामा कन्डक्टरहरू प्रयोग गर्दछ, ठोस र फसेको कन्डक्टर कन्फिगरेसनहरूलाई समर्थन गर्दछ, र PVC वा अनुकूलित इन्सुलेशन सामग्रीहरूसँग उपलब्ध छ। हालको उत्पादन विशिष्टताले 450/750V रेटेड भोल्टेज दायरा र कन्डक्टर क्रस-सेक्शनहरू 1.5 mm² देखि 25 mm² सम्म समेट्छ।

किन एकल कोर केबलहरू आन्तरिक तारहरूको लागि उपयोगी छन्?

सीमित स्थानहरूमा कुशल रूटिङ

विद्युतीय क्याबिनेटहरू र स्वचालन उपकरणहरूमा धेरै कम्पोनेन्टहरू, टर्मिनलहरू, स्विचहरू, रिलेहरू, र नियन्त्रण उपकरणहरू हुन्छन्। तारहरू प्राय: साँघुरो च्यानलहरू मार्फत जानु पर्छ र कम्पोनेन्टहरू बीचको विशिष्ट मार्गहरू पछ्याउनु पर्छ।

एकल-कोर निर्माणले व्यक्तिगत तारहरूलाई मार्ग र व्यवस्थित गर्न सजिलो बनाउँछ। स्थापनाकर्ताहरूले व्यक्तिगत जडानहरू आवश्यक पर्ने ठाउँमा ठूलो बहु-कोर केबल ह्यान्डल गर्नुको सट्टा क्याबिनेट लेआउट अनुसार विभिन्न कन्डक्टरहरू मिलाउन सक्छन्।

क्लियरर बिजुली जडानहरू

व्यक्तिगत कन्डक्टरहरू पहिचान गर्न सकिन्छ र छुट्टै राउट गर्न सकिन्छ, जसले वितरण बोर्डहरू र नियन्त्रण क्याबिनेटहरू भित्र जडान कार्यलाई सरल बनाउन सक्छ। उचित लेबलिङ र संगठित मार्गले भविष्यको निरीक्षण र मर्मतसम्भारलाई अझ प्रभावकारी बनाउन सक्छ।

लचिलो कन्फिगरेसन

विभिन्न सर्किटहरू फरक कन्डक्टर आकार आवश्यक हुन सक्छ। धेरै क्रस-सेक्शनहरू कभर गर्ने एकल-कोर केबल दायराले प्रणाली डिजाइनरहरूलाई हालको आवश्यकताहरू, स्थापना अवस्थाहरू, र लागू विद्युतीय नियमहरू अनुसार कन्डक्टर साइज चयन गर्न अनुमति दिन्छ।

यी केबलहरू सामान्यतया कहाँ लागू हुन्छन्?

विद्युतीय नियन्त्रण क्याबिनेटहरू

नियन्त्रण क्याबिनेटहरूले ठूलो संख्यामा आन्तरिक विद्युतीय जडानहरू समावेश गर्दछ। पावर सर्किटहरू, कन्ट्रोल सर्किटहरू, सिग्नल इन्टरफेसहरू, र कम्पोनेन्ट जडानहरू फरक कन्डक्टर साइजहरू र रूटिङ मार्गहरू आवश्यक पर्दछ।

दEU मानक एकल कोर गैर-शीथड केबलहरूआन्तरिक क्याबिनेट तारिङको लागि प्रयोग गर्न सकिन्छ जहाँ लागू स्थापना विधिले यस प्रकारको केबललाई अनुमति दिन्छ। तिनीहरूको लचिलो राउटिंग विशेषताहरूले स्थापनाकर्ताहरूलाई सीमित क्याबिनेट स्पेस भित्र संगठित तारिङ मार्गहरू सिर्जना गर्न मद्दत गर्न सक्छ।

वितरण बोर्डहरू

वितरण बोर्डहरूलाई आगमन शक्ति, सर्किट सुरक्षा उपकरणहरू, टर्मिनल ब्लकहरू, र बाहिर जाने सर्किटहरू बीच भरपर्दो जडानहरू चाहिन्छ। एकल-कोर कन्डक्टरहरू आन्तरिक जडानहरूको लागि प्रयोग गर्न सकिन्छ जब चयन गरिएको केबल प्रकार र स्थापना विधिले विद्युतीय प्रणालीको आवश्यकताहरू पूरा गर्दछ।

औद्योगिक स्वचालन उपकरण

औद्योगिक मेसिनरीमा सामान्यतया मोटर, सेन्सर, कन्ट्रोल कम्पोनेन्ट, रिले, पीएलसी प्रणाली, कन्ट्याक्टर र अन्य विद्युतीय उपकरणहरू हुन्छन्। भरपर्दो बिजुली जडानहरू कायम राख्दा तारिङ व्यवस्थाले यी कम्पोनेन्टहरूको भौतिक रूपरेखालाई समायोजन गर्नुपर्छ।

LINSHENG केबलहरू स्वचालन उपकरण र उत्पादन मेसिनरीहरूमा आन्तरिक विद्युतीय जडानहरूमा लागू गर्न सकिन्छ जहाँ केबल निर्दिष्टीकरणहरू सञ्चालन अवस्थाहरूको लागि उपयुक्त छन्।

विद्युतीय प्रणाली निर्माण

युरोपेली-मानक एकल-कोर केबलहरू उपयुक्त आवासीय र व्यावसायिक विद्युतीय स्थापनाहरूमा पनि प्रयोग गरिन्छ, प्रकाश सर्किटहरू, वितरण जडानहरू, र निश्चित आन्तरिक तारहरू सहित।

वास्तविक अनुप्रयोग सधैं लागू राष्ट्रिय स्थापना नियमहरू, केबल प्रकार, कन्डक्टर आकार, भोल्टेज मूल्याङ्कन, स्थापना वातावरण, र आवश्यक सुरक्षा विधि द्वारा निर्धारण गरिनुपर्छ।

कुन बिजुली प्यारामिटरहरू खरीददारहरूले जाँच गर्नुपर्छ?

उपरोक्त विनिर्देशहरू उत्पादन-विशेष प्यारामिटरहरूको रूपमा व्यवहार गर्नुपर्छ। एक विशेष स्थापनाको लागि, खरीददारहरूले अर्डर गर्नु अघि लागू केबल प्रकार, कन्डक्टर निर्माण, इन्सुलेशन सामग्री, तापमान मूल्याङ्कन, र नियामक आवश्यकताहरू पुष्टि गर्नुपर्छ।

कन्डक्टर साइजले केबल चयनलाई कसरी असर गर्छ?

साना सर्किटहरूको लागि 1.5 mm²

1.5 mm² विकल्पमा 12.1 Ω/km को अधिकतम कन्डक्टर प्रतिरोध छ र उपयुक्त तल्लो-वर्तमान तारिङ अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ जहाँ स्थापना आवश्यकताहरूले यो कन्डक्टर आकारलाई अनुमति दिन्छ।

सामान्य विद्युतीय जडानहरूको लागि 2.5 mm²

2.5 mm² संस्करणमा 7.41 Ω/km को अधिकतम कन्डक्टर प्रतिरोध छ र सामान्यतया बिजुली जडान आवश्यकताहरूको फराकिलो दायराको लागि विचार गरिन्छ। वास्तविक स्वीकार्य वर्तमान स्थापना विधि, परिवेश तापमान, समूहीकरण, इन्सुलेशन, र लागू मापदण्डहरूमा निर्भर गर्दछ।

उच्च वर्तमान आवश्यकताहरु को लागी 4 mm² देखि 10 mm²

4 mm², 6 mm², र 10 mm² विकल्पहरूले थप वर्तमान-बहन क्षमता चाहिने अनुप्रयोगहरूको लागि क्रमशः ठूला कन्डक्टर क्रस-सेक्शनहरू प्रदान गर्दछ। खरिदकर्ताहरूले नाममात्र उपकरण शक्ति अनुसार मात्र चयन गर्नुको सट्टा वास्तविक लोड र स्थापना अवस्थाहरूमा आधारित आवश्यक कन्डक्टर साइज गणना गर्नुपर्छ।

16 mm² र 25 mm² ठूलो जडानहरूको लागि

16 mm² र 25 mm² विकल्पहरू ठूला कन्डक्टरहरू चाहिने विद्युतीय प्रणालीहरूको लागि उपलब्ध छन्। यी अनुप्रयोगहरूको लागि, भोल्टेज ड्रप, स्थापना विधि, परिवेशको तापमान, कन्डक्टर समूह, र सर्ट-सर्किट अवस्थाहरू सबै केबल चयनको समयमा विचार गर्नुपर्छ।

ठोस र अड्किएको कन्डक्टरहरू बीचको भिन्नता के हो?

ठोस कन्डक्टरहरू

ठोस कन्डक्टरमा एकल प्रवाहकीय तत्व हुन्छ। यसले निश्चित तारहरूको लागि अपेक्षाकृत स्थिर संरचना प्रदान गर्न सक्छ र केबललाई बारम्बार आन्दोलनको आवश्यकता पर्दैन जहाँ सामान्यतया मानिन्छ।

ठोस कन्डक्टरको उपयुक्तता स्थापना वातावरण, झुकाउने आवश्यकताहरू, टर्मिनल डिजाइन, र लागू केबल मानकमा निर्भर गर्दछ।

फसेका कन्डक्टरहरू

एक अड्किएको कन्डक्टरमा एक कन्डक्टरमा मिलाएर धेरै साना तारहरू हुन्छन्। यो निर्माणले सामान्यतया समान क्रस-सेक्शनल क्षेत्रको ठोस कन्डक्टर भन्दा बढी लचिलोपन प्रदान गर्दछ।

तारहरू घुमाउरो मार्गहरू पछ्याउँदा वा स्थापना ठाउँले लचिलोपनलाई महत्त्वपूर्ण बनाउँदा तारहरूले गर्दा अड्किएका कन्फिगरेसनहरू उपयोगी हुन सक्छन्।

गैर-शीथ केबलहरू स्थापना गर्दा के विचार गर्नुपर्छ?

मेकानिकल क्षतिबाट सुरक्षा

म्यान नभएको केबलमा म्यान निर्माणले प्रदान गरेको समान अतिरिक्त मेकानिकल सुरक्षा हुँदैन। त्यसैले यो केवल एप्लिकेसनहरू र स्थानहरूमा स्थापना गर्नुपर्छ जहाँ चयन गरिएको केबल प्रकारलाई अनुमति दिइएको छ र आवश्यक पर्दा पर्याप्त सुरक्षा प्रदान गरिएको छ।

सही रूटिङ

केबल राउटिङले तीखो किनारहरू, अत्यधिक झुक्याउने, चल्ने कम्पोनेन्टहरू, अत्याधिक ताप स्रोतहरू, र इन्सुलेशनलाई क्षति पुर्‍याउने अन्य अवस्थाहरूबाट जोगिनुपर्छ। विद्युतीय क्याबिनेटहरू भित्र, कन्डक्टरहरूलाई अनावश्यक मेकानिकल तनाव रोक्ने तरिकामा व्यवस्थित गरिनु पर्छ।

उपयुक्त समाप्ति

टर्मिनलहरू, कनेक्टरहरू, ferrules, र अन्य जडान घटकहरू कन्डक्टर प्रकार र क्रस-सेक्शनसँग मिल्दो हुनुपर्छ। खराब समाप्तिले सम्पर्क प्रतिरोध बढाउन सक्छ र स्थानीय ताप सिर्जना गर्न सक्छ।

केबल समूहीकरणलाई विचार गर्नुहोस्

जब धेरै लोड गरिएका कन्डक्टरहरू सँगै स्थापित हुन्छन्, तातो अपव्यय कम गर्न सकिन्छ र स्वीकार्य वर्तमान समायोजन गर्न आवश्यक पर्दछ। यसैले हालको बोक्ने क्षमता निर्धारण गर्दा स्थापना सर्तहरू र लागू नियमहरू विचार गर्नुपर्छ।

तापक्रमले केबल चयनलाई कसरी असर गर्छ?

परिवेशको तापक्रम

वरपरको तापक्रमले विद्युतीय केबलको थर्मल कार्यसम्पादनलाई असर गर्छ। तातो नियन्त्रण क्याबिनेट भित्र स्थापित केबलले कूलर वातावरणमा स्थापित एउटै केबलबाट विभिन्न परिस्थितिहरूमा काम गर्न सक्छ।

केबल को निर्दिष्ट अपरेटिङ तापमान दायरा वास्तविक स्थापना अवस्था संग तुलना गरिनु पर्छ।

कन्डक्टर सञ्चालन तापमान

हालको उत्पादन विशिष्टताले -30°C देखि +90°C को सञ्चालन तापमान दायरा प्रदान गर्दछ। स्वीकार्य वर्तमान र वास्तविक तापक्रम वृद्धि अझै पनि स्थापना विधि र सान्दर्भिक विद्युत आवश्यकताहरूमा निर्भर गर्दछ।

छोटो अवधिको तापमान अवस्थाहरू

उत्पादन विशिष्टताले +250 डिग्री सेल्सियस सम्मको छोटो अवधिको तापमान क्षमतालाई संकेत गर्दछ। यो प्यारामिटरलाई निरन्तर सञ्चालन तापक्रमको रूपमा व्याख्या गरिनु हुँदैन र लागू केबल मानक र विशिष्ट सञ्चालन अवस्था अनुसार मूल्याङ्कन गरिनुपर्छ।

केबल खरिदका लागि युरोपेली मानकहरू किन महत्त्वपूर्ण छन्?

मानकीकृत उत्पादन आवश्यकताहरू

युरोपेली केबल मानकहरूले कन्डक्टर निर्माण, विद्युतीय विशेषताहरू, इन्सुलेशन, आयामहरू, र परीक्षणसँग सम्बन्धित आवश्यकताहरू स्थापना गर्दछ। लागू मानक वरिपरि डिजाइन गरिएको केबल प्रयोग गरेर युरोपेली बजारहरूमा सेवा गर्ने परियोजनाहरूको लागि उत्पादन चयनलाई सरल बनाउन सक्छ।

परियोजना दस्तावेज

औद्योगिक परियोजनाहरू र विद्युतीय उपकरण निर्माताहरूलाई प्राविधिक कागजातहरू आवश्यक पर्न सक्छ कि चयन गरिएका घटकहरू निर्दिष्ट मापदण्डहरू र बजार आवश्यकताहरूसँग मेल खान्छ।

LINSHENG ले EN 60228 र HD 21.13 लाई यसको EU-मानक एकल-कोर केबल दायराका लागि लागू मापदण्डको रूपमा पहिचान गर्दछ, जबकि CE, RoHS, र REACH अनुपालन ग्राहक र बजार आवश्यकताहरू अनुसार आपूर्ति गर्न सकिन्छ।

बजार-विशिष्ट आवश्यकताहरू अझै पनि लागू हुन्छन्

EU-मानक केबल स्वचालित रूपमा प्रत्येक युरोपेली देशमा प्रत्येक स्थापनाको लागि उपयुक्त मान्नु हुँदैन। राष्ट्रिय तारिङ नियमहरू, स्थापना विधिहरू, आगो आवश्यकताहरू, वातावरणीय अवस्थाहरू, र परियोजना विशिष्टताहरू पनि खरिद गर्नु अघि समीक्षा गरिनुपर्छ।

क्रेताहरूले कसरी फरक केबल आपूर्तिकर्ताहरू तुलना गर्नुपर्छ?

एकल-कोर केबलहरूको लागि कुन गुणस्तर परीक्षणहरू महत्त्वपूर्ण छन्?

कन्डक्टर प्रतिरोध परीक्षण

कन्डक्टर प्रतिरोध परीक्षणले कन्डक्टरले निर्दिष्ट विद्युतीय विशेषताहरू पूरा गर्छ कि गर्दैन भनेर प्रमाणित गर्न मद्दत गर्दछ। स्थिर वर्तमान प्रसारण र अनुमानित भोल्टेज-ड्रप प्रदर्शनको लागि लगातार प्रतिरोध महत्त्वपूर्ण छ।

तन्यता र विस्तार परीक्षण

मेकानिकल परीक्षण कन्डक्टर र इन्सुलेशन विशेषताहरू मूल्याङ्कन गर्न प्रयोग गर्न सकिन्छ। तन्य शक्ति र विस्तार मापनले मेकानिकल तनावमा सामग्री कसरी प्रतिक्रिया दिन्छ भन्ने बारे जानकारी प्रदान गर्दछ।

इन्सुलेशन निरीक्षण

विद्युतीय सुरक्षालाई असर गर्न सक्ने दोषहरूको लागि इन्सुलेशन जाँच गरिनु पर्छ। निरीक्षणले लागू उत्पादन मानक अनुसार आयामी जाँचहरू, उपस्थिति निरीक्षण, र विद्युतीय परीक्षण समावेश गर्न सक्छ।

उपस्थिति निरीक्षण

भिजुअल निरीक्षणले केबल प्याकेज र ढुवानी गर्नु अघि सतह दोषहरू, आयामी असंगतिहरू, मुद्रण समस्याहरू, वा अन्य निर्माण असामान्यताहरू पहिचान गर्न मद्दत गर्दछ।

LINSHENG ले विद्युतीय उपकरण निर्माताहरूलाई कसरी समर्थन गर्न सक्छ?

बहु कन्डक्टर आकारहरू

LINSHENG1.5 mm² देखि 25 mm² सम्म कन्डक्टर क्रस-सेक्शनहरूको दायरा प्रदान गर्दछ, जसले उपकरण निर्माताहरू, विद्युतीय ठेकेदारहरू, र वितरकहरूलाई परियोजना आवश्यकताहरू अनुसार विभिन्न आकारहरू चयन गर्न अनुमति दिन्छ।

OEM-उन्मुख आपूर्ति

विद्युतीय उपकरण निर्माताहरूलाई विशिष्ट कन्डक्टर निर्माण, इन्सुलेशन सामग्री, रंग, प्याकेजिङ्ग, लेबलिङ, र प्राविधिक कागजातहरू आवश्यक पर्दछ। अनुकूलित केबल कन्फिगरेसन परियोजना आवश्यकताहरु अनुसार मूल्याङ्कन गर्न सकिन्छ।

धेरै उद्योगहरूमा आवेदनहरू

दEU मानक एकल कोर गैर-शीथड केबलहरूनियन्त्रण क्याबिनेटहरू, वितरण बोर्डहरू, औद्योगिक स्वचालन उपकरणहरू, मेसिनरी तारहरू, र उपयुक्त आवासीय वा व्यावसायिक विद्युतीय स्थापनाहरूको लागि विचार गर्न सकिन्छ।
